说实话，第一次拿到微星B365M迫击炮这块主板的时候，我对着那一堆密密麻麻的针脚是有点懵的，虽然网上搜“微星b365m迫击炮接线图视频”能出来一堆结果，但大多数要么是模糊不清的截图，要么是快进到看不清手部动作的录屏，这板子虽然型号里带个“B”，但接线逻辑一点都不“B级”，尤其是前置面板那排跳线，简直就是给新手准备的“劝退大赛”。
别急着插线，先认识一下板子上的“地形”
微星B365M迫击炮（MSI B365M MORTAR）这个板子，M-ATX版型，CPU供电是8+4pin，这在当年这个价位段算是很厚道的配置了，但厚道归厚道，CPU供电插槽的位置有点刁钻——它藏在散热装甲和IO接口之间，你要是先装了风冷散热器，那个巨大的塔式鳍片会直接把插槽挡住大半，手指头根本塞不进去，所以我的第一个建议是：先把CPU供电线插好，再装散热器,顺序反了你就得拆了重来。
这里得提醒一句，网上那些“微星b365m迫击炮接线图视频”很多都没讲清楚一个细节：8+4pin供电不是必须全插的，如果你用的是i5-9400F这种功耗65W的CPU，只插主8pin就完全能跑；但如果你上的是i7-9700K或者打算超频（虽然B365超不了内存，但CPU睿频还是能吃点的），那还是老老实实把4pin也插上,不然高负载下主板供电VRM部分会很烫。
前置面板跳线：最大的“心理战”
这绝对是全板最考验人的地方，机箱来的线有：电源开关（Power SW）、复位开关（Reset SW）、电源指示灯（Power LED + / -）、硬盘指示灯（HDD LED），微星这板子的跳线引脚定义，我给你们一个口诀：左上右下，正负极别反。
对着板子看,白色印刷字标着JFP1的位置。
- 第一排左边两个是Power LED+ 和 Power LED-（电源灯,分正负）
- 第一排右边两个是Power SW（电源开关,不分正负）
- 第二排左边两个是HDD LED+ 和 HDD LED-（硬盘灯,分正负）
- 第二排右边两个是Reset SW（重启键,不分正负）
你看微星b365m迫击炮接线图视频的时候，一定要盯着看它那个印刷字的方向。很多视频是俯拍，你分不清哪边是左哪边是右，我的土方法是：对着主板SATA接口那一侧站着，让印刷字正对着你，这时候左边就是左，这板子有个小坑——有的批次印刷字是斜着印的,你得拿手电筒侧着照才能看清。
说句实话，你要是实在分不清正负极，电源灯不亮而已，机器照样能开机，别慌，我见过有人把HDD LED插反了，硬盘灯常亮不闪，也不影响使用,就是看着别扭。
风扇接口：别全往CPU_FAN上怼
这板子有三个风扇接口：CPU_FAN1（CPU散热器）、PUMP_FAN1（水泵/机箱风扇）、SYS_FAN1/2（系统风扇），很多人看接线图视频，只看个大概就开插，但你得注意，PUMP_FAN1的默认控制策略和SYS_FAN不一样。
在BIOS里，PUMP_FAN默认是全速模式，噪音能吵到你怀疑人生，如果你把机箱风扇插到PUMP_FAN上，那开机就是直升机起飞，看视频时我留意到很多UP主都没强调这点，结果不少人留言说“为什么我风扇声音这么大”。正确的做法是：CPU散热器插CPU_FAN1，机箱后置风扇插SYS_FAN1，前置风扇插SYS_FAN2，如果你想用PUMP_FAN,记得进BIOS把它改成DC模式或者PWM温控。
另外一个小细节，这板子的CPU_FAN1接口在内存插槽旁边，很靠近IO装甲，如果你用的是那种自带灯效的散热器，注意线材别压到内存卡扣上,不然你拆内存的时候会把线扯断。
SATA接口：斜插的“陷阱”和M.2的伴生问题
微星B365M迫击炮有6个SATA 3.0接口，侧立在主板边缘，看视频你会觉得挺直白，但有个隐蔽的坑：如果你用了M.2固态（尤其是SATA协议的M.2），SATA1和SATA2会被禁用，这个在说明书里写着,但说实话很少有人真去翻那本厚书。
我当时就吃过这个亏，装了一块SATA协议的M.2东芝RC500，然后机械硬盘插在SATA1上，结果开机死活不认盘，最后翻微星b365m迫击炮接线图视频的评论区，才看到有人提了一句“M.2占了SATA通道”，所以机械硬盘或普通SATA固态，尽量插在SATA3/4/5/6这四个口上，绝对稳，SATA1/2就给那些以后可能要拓展的老设备用吧。
还有线材方向，SATA线的L型头，别硬掰，这板子的SATA口设计得比较紧，插的时候要对准缺口，别用蛮力，不然塑料卡扣很容易断，断了之后那个口就特别容易松动，以后检测不到硬盘，你还得用胶带固定,那个画面想想都狼狈。
主板供电排针：24pin的“掰弯”风险
24pin主供电在最右侧，旁边有个稍微凸起的塑料卡扣，说实话这个卡扣设计得有点反人类——你必须用拇指按住它的凹陷处，同时往上拔，但主板上又没有足够的空间让你发力,看视频里那些UP主拔的时候都是一副咬牙切齿的样子。
装这个的时候，一定要听“咔哒”声，而且要确保卡扣的钩子完全扣住主板边缘，我见过有人没插到底，结果机器开不了机，然后以为是电源坏了，折腾半天才发现是24pin没插紧，另外一个常见问题：插的时候主板会略微弯曲，这是正常的，但如果弯得太厉害，说明你后面有螺丝柱没对准,得先调整机箱铜柱的高度。
前面板音频和USB 3.0：防呆设计但你得认准防呆口
前端音频接口（JAUD1）和USB 3.0接口都是防呆的，理论上不会插反，但现实是——USB 3.0那个又大又硬的插头，经常被机箱线材挡住，你得先理一下机箱前面板的那捆线，把它们从缺口处穿过去,再往下压。
微星b365m迫击炮接线图视频里有个细节容易忽略：音频线插完后，旁边会有一个小缺口露出来，那是正常的，不是你没插紧，只要听到“啪”一声，卡扣挂住了就OK，有些人看到旁边有空隙就去硬按,反而会把针脚压弯。
USB 3.0插头上那个蓝色的塑料片，很容易因为用力过猛而裂开。用拇指按住插头中央，食指和中指勾住线材根部，垂直向下压，不要左右摇晃，这个操作没别的技巧，稳准狠”，如果机箱线太短够不着，千万别去拽线,换一个主板USB口可能比硬拉更靠谱。
最后的凌乱理线与开机前检查
你跟着微星b365m迫击炮接线图视频走完所有步骤后，别急着盖侧板，先做一次“裸机点亮测试”——就是把电源、CPU、内存、主板放在桌面上，用螺丝刀短接电源开关的两根针脚，注意，是短接JFP1上的Power SW两根针，别碰别的，如果能听到蜂鸣器“滴”一声，风扇转起来，那就恭喜你,接线基本没问题。
理线环节，说实话，别追求什么“背线完美”，这板子的供电线又粗又硬，你硬要塞进背板里，缝隙处会被顶得鼓起一块，我自己的做法是：把不用的线捆好放在硬盘仓底，用扎带固定，只要不挡住风扇气流就行，那些强迫症级别的理线,留给代装机师傅去表演吧。

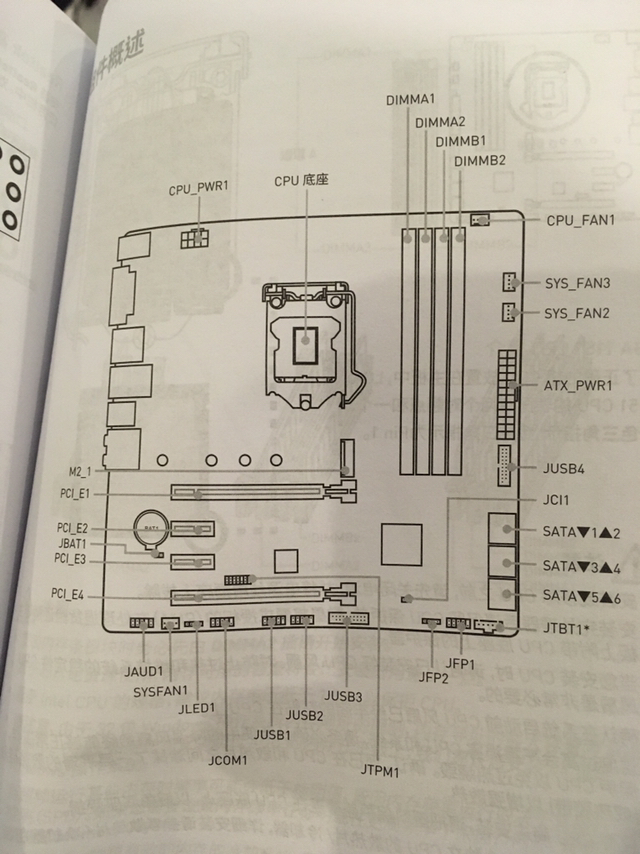

看视频学接线有个好处是动态演示，但坏处是——你不一定能跟得上它的手速，我建议你暂停、截图、对照主板实物，一个接口一个接口来，尤其是那排跳线，很多视频都是快进处理的，你根本看不清哪根线插在哪根针上，实在不行，你就直接找微星官网那个PDF版的说明书,里面有清晰的针脚定义图。
真的，别嫌麻烦，这一步做对了，后面十年你都不会再碰这个主板内部的线，做错了呢？顶多就是开不了机，然后你再回来翻一遍这个文章和那些视频，慢慢比对着来，线这玩意儿，插错了不会烧，顶多不亮或者报错,心态放平就行。
