最近帮朋友装机，用的就是这块微星B365M迫击炮，说实话，这板子性价比真不错，但第一次上手的朋友看着密密麻麻的针脚，大概率会懵——尤其是那个经典的“机箱跳线”区域，什么POWER SW、RESET SW、HDD LED……我当时也是对着说明书看了半天，最后还是翻了个接线图视频才搞明白，今天就把我折腾出来的经验，连带那些视频里没细讲的细节,一次性给你说透。
先说最让人头疼的：前置面板跳线（Front Panel Header）

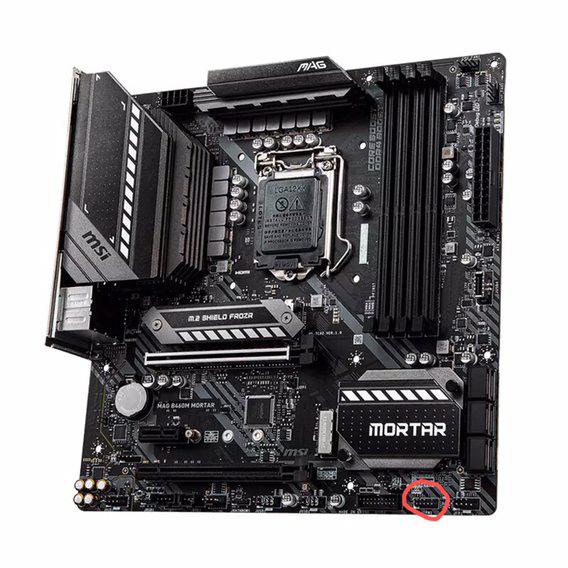

这块板子的跳线针脚位于主板右下角，通常标注为 JFP1 和 JFP2，别被英文吓到,其实就两组。
JFP1（主电源/复位/指示灯） 是9针的，但第9针是空的，这就是你识别方向的“钥匙孔”,具体排布是这样的：
| 针脚编号 | 功能（正极/负极） | 对应机箱线缆 |
|---|---|---|
| 1-2 | Power LED+ / Power LED- | 电源指示灯（通常绿/白） |
| 3-4 | 空 / 无 | 不用管 |
| 5-6 | Reset SW / 地线 | 复位键（通常蓝/白） |
| 7-8 | Power SW / 地线 | 开机键（通常红/白） |
| 9 | 空（无针） | 定位用 |
JFP2 是4针的，一般接机箱喇叭或硬盘灯，但B365M迫击炮上，如果你不装蜂鸣器,这组基本可以忽略。
实操记忆法：把机箱线拿在手里，看颜色，红白线是电源开关，蓝白线是复位，绿白线是电源灯，然后对着上面表格，从上往下数：左上是电源灯，左下是开机，中间是复位，插反了别怕，顶多不亮或无法开机，不会烧东西（我试过，真的）。
那个“音频线”和“USB线”没那么玄乎
机箱前面板还有一根 HD AUDIO（高清音频），插在主板左下角，标着 JAUD1 的10针接口，这有一个防呆设计——缺口对齐就行，硬插反了会歪，但不会坏，原理很简单，音频线就是接地和左右声道，共地设计决定了它几乎不会插错导致故障。
USB线呢，分两种，老机箱是USB 2.0，9针，主板标 JUSB1/JUSB2；新机箱的USB 3.0接口是19针的长条，只在主板右侧边缘有一个，注意，USB 2.0那9针，中间第9针是空的，同样靠缺口认方向，很多人会把USB 3.0的塑料盖拔掉硬塞进USB 2.0——千万别干,尺寸都不一样。
别忽略电源供电的“隐蔽”接口
B365M迫击炮除了主供电（24pin）和CPU供电（8pin），在PCIe插槽旁边还有一个小4pin，叫 JTPM1（安全模块），但不是给显卡供电的，真正容易被忽略的是 CPU_FAN1 和 SYS_FAN1，如果你用的是风冷，CPU_FAN1必须插，否则开机报错，SYS_FAN1是机箱风扇用的，在SATA口旁边,4针的。
为什么我强烈建议你看视频而非只读说明书？
说明书上的图是黑白的，而且针脚标识极其小，眼神不好真的看不清，视频就不一样了，比如B站和YouTube上那些装机up主，会拿万用表实测电压，告诉你哪根线是正极，我参考的那个微星B365M迫击炮接线图视频，博主把前置面板的塑料插头先拔下来，用镊子一根根测试，最后用扎带固定好线束，这个技巧我复制了，装机时不仅理线清爽,后续拆装也方便。
几个容易翻车的“细节点”
- 电源指示灯（Power LED） 分正负极，接反了灯不亮，但主机能开,很多视频会忽略这个细节。
- HDD LED（硬盘灯） 接JFP1的5-6针，但注意它跟复位键是相邻两针，容易串，我上次就是插反了，结果硬盘狂转时灯不亮,换了个方向好了。
- 跳线帽：主板上有几个单独的跳线帽（比如CLR_CMOS清CMOS），别动它,一旦短路会瞬间关机。
我的装机过程（真实流水账）
那天下午我一边开着那个接线视频一边操作，先把主板平放在泡沫垫上，插CPU和内存，然后提前预插前面板跳线——就是先不要装进机箱，把线松松地挂上去，确保方向对了再装，然后固定主板，走背线，最后接24pin和8pin……全程大概40分钟，只返工了一次（电源灯接反），开机一次点亮的那种感觉,真的爽。
最后提醒一句，接线时务必断电，别信什么“热插拔没事”，我以前不信邪，结果烧了一个机箱风扇的口子，现在家里常备一个CPU/主板诊断卡，几十块钱，插PCIE槽上就能看错误代码,比瞎猜强。
装完点亮那一刻，你会觉得所有对着针脚弯腰瞪眼的时刻都值了，要是卡住了，就再看一遍那个视频，暂停、放大、对照，三连操作下去,基本没有接不对的线。
