说起来挺不好意思的，我第一次拿到微星B365M迫击炮这块板子的时候，对着那一堆密密麻麻的针脚，心里是真发怵，网上那些所谓的“接线图视频”，要么是快进到看不清，要么是讲得云里雾里，看完更乱了，后来自己折腾坏了两个机箱风扇（别笑，真的），才算是把这板子的脾气摸透了，今天这篇东西，就是把我踩过的坑、对着说明书和视频一帧帧扒下来的经验，全给你抖搂出来，咱们不整那些虚头巴脑的术语，就跟你蹲在机箱旁边唠嗑一样,把这接线的事儿捋清楚。
先别急着插线，把“地图”认明白了

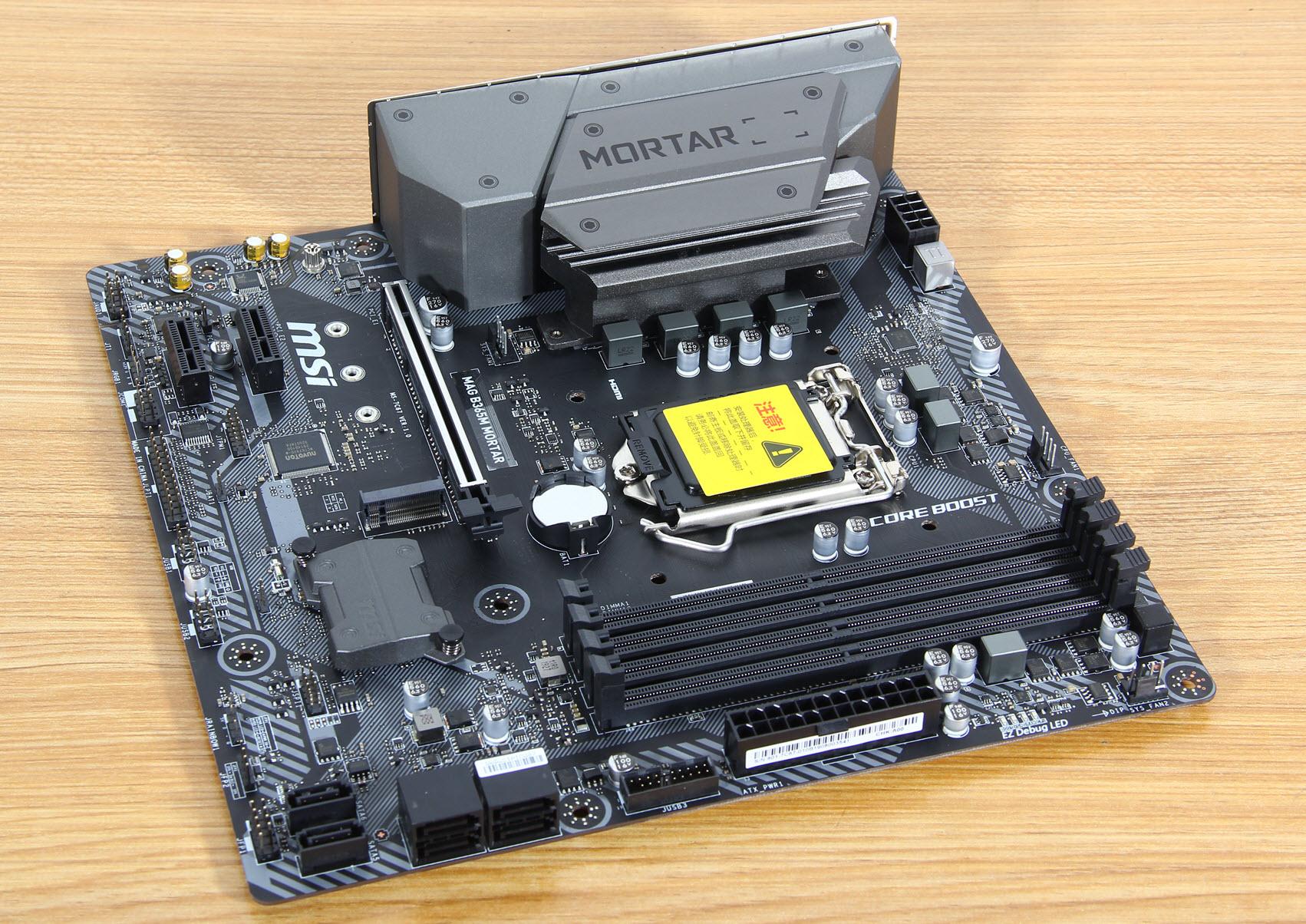

这块板子的布局，说好听点是紧凑，说难听点就是“挤”，电源接口、风扇接口、前面板跳线，全挤在边边角角，你光看视频里人家手一抖就插上了，轮到自己，手指头粗点都费劲，我的建议是，动手之前，先把主板说明书（或者官网的PDF）打开，对照着实物看一遍，重点记三个区域：右上角的CPU供电和风扇、主板边缘的24针主供电、还有右下角那个最让人头疼的JFP1/JFP2跳线区。
供电接口：大力出奇迹，但得对准了再用力
- 24针主供电（ATX_PWR1）：这个接口有防呆设计，但说实话，它那个卡扣很紧，很多新手朋友第一次插，不敢用力，结果没插到底，开机没反应，你得把主板平放，用两个大拇指按住接口两端，垂直往下压，听到“咔哒”一声才算完，视频里那些博主“啪”一下就按进去的，那是练出来了，你第一次插的时候，手稳一点，别歪着插,不然针脚弯了哭都来不及。
- CPU辅助供电（CPU_PWR1/2）：B365M迫击炮通常是一个8针的接口，这里有个小细节，如果你的电源只有4针，插左边那4个就行，也能用，但要是你用的是i7甚至i9级别的CPU，最好还是插满8针，不然高负载下主板供电会发烫，我一开始就只插了4针，跑渲染的时候偶发黑屏,后来才发现是供电不够。
风扇接线：别迷信“神光同步”，先分清这几类
这块板子上的风扇接口，标注通常是 SYS_FAN1/2/3 和 CPU_FAN1，这里有个特别容易踩的坑：机箱风扇的接口，不全是4针的！
- 4针的（PWM温控）：能看到四个金属针脚，中间有塑料挡片，这种插在SYS_FAN上,主板能根据温度自动调速。
- 3针的（DC调速）：只有三根针，插在4针的座子上也能用，但调速方式不一样,可能噪音会大点。
你要是买的风扇带ARGB灯线（就是那个3针的5V灯线），别往SYS_FAN上插！灯线接口（JARGB_V2）一般也在主板边缘，和风扇供电接口长得挺像，但针脚数不一样，插错了，轻则灯不亮，重则烧掉灯珠——别问我怎么知道的,我的第一个风扇就是这么殉职的。
最麻烦的跳线：JFP1，一次讲透
这块是问得最多的，也是视频里一晃而过的部分，JFP1这组针脚，通常有9个（有些板子没第10针），控制着开机、重启、电源灯、硬盘灯，关键点是，你得对着说明书看正负极，但说明书上的图又小,这里我教你个笨办法：
- 先找“PWR_SW”：这组跳线通常在最下面一排的左边两个针脚，它不分正负极，随便插都能开机，很多机箱的这组线是两根白色或黑色的线绞在一起，头上有个小插头，写着“PWR SW”。
- 再找“RESET_SW”：紧挨着PWR_SW的右边两个针脚,同样不分正负极。
- 电源灯（PWR_LED）：这个分正负极，通常有颜色区分。彩色线（通常是绿色或蓝色）是正极，白色线是负极，插反了灯不亮，但不会烧东西,反过来再插就行。
- 硬盘灯（HDD_LED）：同样分正负极，通常是一个红色或橙色的线加一个白色线，插反了不亮,换过来就行。
说实话，我当时对着视频看了五遍，愣是没分清哪根是哪个，后来干脆把机箱前面板的线全拔下来，用一根牙签，一根一根针去碰，才试出来的。动手能力强的小伙伴，可以试试短接开机针脚的方法，找把金属镊子，碰一下PWR_SW的两个针脚，能开机就说明线接错了,线本身没问题。
如果你嫌麻烦，直接看这里（网上视频截图版）
我给你描述一下那个经典的“微星B365M迫击炮接线图视频”里最常见的画面：博主用手指着主板右下角，说“这里就是跳线区，我们看下机箱的线，上面都有标注”，然后镜头拉近，他会把“PWR LED+”和“PWR LED-”插在最上面一排的左边两个，紧接着把“PWR SW”插在下面一排的左边两个，就这么简单,其他就按着顺序来。
| 针脚位置 | 常见标注 | 正负极 | 备注 |
|---|---|---|---|
| 上排左1 | PWR_LED+ | 正极 | 接彩色线 |
| 上排左2 | PWR_LED- | 负极 | 接白色线 |
| 下排左1 | PWR_SW | 不分 | 接开关线 |
| 下排左2 | RESET_SW | 不分 | 接重启线 |
| 下排右1 | HDD_LED+ | 正极 | 接彩色线 |
| 下排右2 | HDD_LED- | 负极 | 接白色线 |
上面这表，可比视频清楚多了，视频里最烦人的是他插得太快，你根本没看清线的颜色，但你按我这个，先把机箱的线头分类（看上的字），然后对着表格来,基本一次成。
前面板USB和音频线：有防呆，但别硬来
- USB 2.0：一个9针的方块，有个空针，机箱的USB线插头是实心的，对准空针的位置插下去，方向错不了，这里有个小技巧，插的时候注意看主板上的塑料挡片，它有个小缺口，线头的凸起要卡进缺口里，如果感觉插不进去，千万别使劲,换个方向再试。
- USB 3.0：这个接口又大又宽，肉眼看非常明显，在主板边缘，插的时候要稍微用点力，而且它有个小卡扣，按下去会“嗒”一下，很多机箱的USB 3.0线很硬，不好弯,你得慢慢扭着插。
- HD_AUDIO（高清音频）：这个和USB 2.0很像，但针脚定义不同，也是9针，同样有防呆设计，空针位置不一样，对着空针插就行，音频线插头通常标着“AC97”或“HD Audio”,插HD那个口。
一些视频里不会告诉你的细节
视频里那些博主，很少会提以下几点，但对新手来说，这些才是决定你能不能用得爽的关键：
- CPU风扇没接对，主板会报警：如果你把CPU风扇接到了SYS_FAN上，开机就会提示“CPU Fan Error！”，得按F1才能进系统，这是我当时最抓狂的问题之一,以为是CPU坏了。
- 这个板子的M.2散热片螺丝：拧的时候别用太大力气，滑丝了那才叫欲哭无泪，视频里他们用的螺丝刀看着很高级，你的也行的,但要垂直拧。
- SATA接口方向：B365M迫击炮的SATA接口是那种直角的，在主板边缘竖着排列，插进去会听到“咔”一声，然后线会被卡住，拔的时候要捏住那个金属卡扣往下压，同时往外拔,硬拔会把塑料底座拔坏。
最后的最后，点亮”
接线全插完，先别急着装进机箱，放在主板盒子上，接上电源，用螺丝刀短接一下开机针脚，看看风扇转不转，能不能进BIOS，这个方法永远是检查接线问题的第一步，很多“接线图视频”看完了，你还是得靠自己试错，别怕插错，大不了烧个风扇保险丝，慢慢来,这板子皮实得很。
说实话，折腾这些线的时候，我一边看视频一边骂这设计反人类，但当你听到“滴”一声，显示器亮起微星的LOGO时，那种成就感比游戏五杀还爽，上面说的这些，都是真金白银砸出来的经验，下次你要是再看到类似“微星b365m迫击炮接线图视频”的标题，只要记住我这几个要点，基本就能做到心里有底了，剩下的,就交给你那双颤抖但坚定的手吧。
