说实话,第一次拿到七彩虹B365主板的时候，我盯着那堆密密麻麻的针脚愣了半天，尤其是那个USB 3.0的蓝色大接口，还有那排永远分不清正反的前置音频线——不瞒你说，我当年第一次装机，差点把电源指示灯的正负极接反，结果开机键按下去毫无反应，吓得我以为主板烧了，后来翻遍了各种七彩虹B365主板接线视频，才算是把这块板子的脾气摸透了，今天就把这些经验掰开了揉碎了讲给你听，主打一个“看完不用再看第二遍”。
先认清这块板的“家底”：接口布局图速览
七彩虹B365主板（以战斧/断剑系列为例）的接口布局大同小异，但有几个关键的“坑位”你得先心里有数：

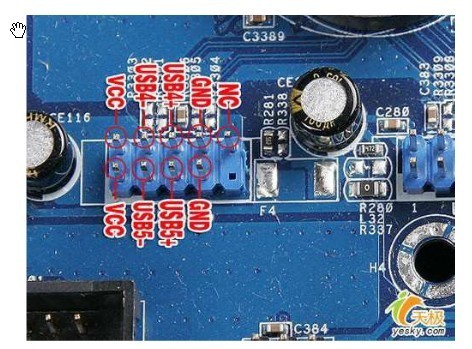

| 区域 | 核心接口 | 位置特征 |
|---|---|---|
| 左下角 | 前置音频（F_AUDIO）、COM口 | 靠近PCIe插槽，彩色针脚，非常好认 |
| 右下角 | 前面板针脚（F_PANEL）、USB 2.0 | 白色针脚，旁边有印刷标识 |
| 右侧中部 | SATA 3.0接口（6个）、USB 3.0前置 | 蓝色大块头，防呆设计但需要用力 |
| 左上角 | CPU供电（8pin）、风扇接口 | 靠近I/O挡板，有卡扣 |
强烈建议你动手前,先拿手机对着主板拍张高清照，尤其是针脚周围的小字标识。很多接线视频里看不清的细节，你拿照片放大看，一目了然。
最要命的跳线区：F_PANEL到底怎么插？
开关、重启、指示灯——其实就两排针
七彩虹B365主板的F_PANEL针脚定义一般在PCB板上印得很清楚,但你要找的那个“接线视频”，往往只告诉你“左下角第一排”，具体哪根对哪根，得记清楚：
- PWR_SW（电源开关） ：通常在第二排的第3、4针（不同批次略有差异，务必看板载印刷）
- RESET_SW（重启） ：第一排的第3、4针
- PWR_LED（电源灯） ：第一排第1、2针，注意正负极——+”在左边（靠近USB接口那边）
- HDD_LED（硬盘灯） ：第二排第1、2针，同样有正负
说实话,我见过最靠谱的方法是：找一根小螺丝刀，短接PWR_SW的两根针，如果能开机，说明针脚找对了，但更稳妥的做法是，先在纸上画个简易图，标明每根针的位置再动手。
一个不为人知的细节：电源灯千万别接反
很多人忽略这个,但其实接反了也能开机，只是灯不亮，你要是看到开机后电源灯不亮，先别慌——多数情况就是正负极颠倒了。记住口诀：“左正右负，上正下负”，但不同板子可能有出入，所以还得看印刷标识。
前置USB音频：防呆但不防“暴力”
USB 3.0那个蓝头，得用巧劲
七彩虹B365主板上那个蓝色的USB 3.0前置接口，要论“装机翻车率”第一名绝对非它莫属，你看着它有一个防呆凸起，但实际插的时候，很多人容易把它插歪——因为机箱的前置USB 3.0线材很硬，而且接口旁边往往有电容挡住。
正确的做法是：
- 对齐缺口，让插头凹槽对准主板凸起
- 双手拇指按住插头两端，均匀用力往下压
- 听到“咔哒”一声，才算到位
要是你费了牛劲都插不进去,别硬来。先检查是不是有灰尘或者异物堵住了针脚——我有一次就是因为针脚里卡了一根小塑料毛，怎么都插不进去。
前置音频（F_AUDIO）：跳线帽和针脚的爱恨情仇
这个接口是7针的（部分版本是9针），但很多机箱的HD AUDIO线是10孔的。七彩虹B365特别贴心的地方是：它把第7针（关键针）做了防呆处理——有一根针是缺失的，对应插头上有一个堵死的孔。
但要注意：有些老机箱的AC’97音频线，接口上没那个堵死的孔，这时候硬插可能把针脚顶弯，遇到这种情况，我劝你换成HD AUDIO线材，或者用万用表测一下再插，别问我怎么知道的——我的第一块B365就是被AC’97线捅弯了两根针，后来找售后花80块钱换了个底座。
CPU供电和风扇接口：看似简单，实则暗藏玄机
CPU 8pin供电：别和显卡供电搞混
七彩虹B365主板的CPU供电插槽在左上角,8pin设计，但你要注意：有些电源的CPU供电线是4+4pin分体式的，得先合体再插，而且这个插头有卡扣，插进去之后要把卡扣压到位。
最关键的一点：CPU供电线的卡扣方向和主板上印刷的“箭头”方向要一致，我见过有人硬掰着插进去的，结果主板供电针脚直接断裂——那画面，惨不忍睹。
CPU风扇接口（CPU_FAN）：不是随便插的
这个接口是4针的,支持PWM调速，但很多人的误区在于：把机箱风扇插到了CPU_FAN上，七彩虹B365会报错——开机提示“CPU Fan Error”，要么直接进不去系统，要么风扇狂转。
正确的接法：
- CPU散热器风扇→ CPU_FAN（必须插，否则开机报警）
- 机箱风扇→ SYS_FAN1/2（就在主板边缘处）
那些视频里没细说、但你必须知道的“隐藏细节”
看再多七彩虹B365主板接线视频,有些细节是镜头拍不到的：
① 螺丝孔周围的走线：很多机箱的铜柱位置和主板螺丝孔对不齐，你装螺丝前，先拿主板比划一下，如果螺丝孔旁边有电容或针脚，就先垫个绝缘垫片，否则螺丝刀滑一下，轻则划伤PCB，重则短路烧毁。
② 24pin供电线拔插的姿势：七彩虹B365的24pin接口卡扣很紧，你拔的时候一定要按住卡扣，然后左右摇晃着往外拔，千万不要直接往上拽——我拔断过无数次卡子。
③ 板载诊断灯：部分七彩虹B365主板上有一个CPU/内存/显卡自检灯（在主板右上角），如果开机后对应的灯常亮不灭，那就说明那个部件有问题，这个灯在大多数接线视频里都不会提到，但它比蜂鸣器好用多了。
实战接线流程（对着步骤做，不会乱）
我给你整理了一个“傻瓜式”顺序，按这个走基本零失误：
- 先装CPU和散热器，再把主板固定进机箱（这点很重要，不然接线时主板乱晃）
- 接24pin主板供电——从机箱电源拉过来，先对位再用力
- 接CPU 8pin供电——走线从机箱背部绕过来，别挡着CPU风扇
- 接SATA数据线和电源线——注意SATA接口要插到底，感觉有轻微的“咔”一声
- 接前面板跳线——这个是细致活，建议用镊子拿线头，一根一根来
- 接前置USB 3.0和音频线——这两个防呆做得不错，但用巧劲
- 接风扇——CPU_FAN和SYS_FAN别搞反
- 最后理线——用扎带把线材固定在机箱背部，别让线贴着主板背面走
我当年第一次装这块板子,顺序错了，先接的USB 3.0，结果那根粗线把CPU供电接口挡得严严实实，后来又拆了重来。顺序真的很重要。
接线装好后，怎么自检？
这一步是很多“接线视频”省略的重头戏，装完之后，先别盖侧板，直接通电开机：
- 如果开机无反应,先检查24pin和CPU 8pin是否插到位，这两个没插紧，其他全白搭
- 如果风扇转了一下就停,检查CPU_FAN是不是插对了，以及散热器底部的膜撕了没
- 如果蜂鸣器长鸣,大概率是内存没插好——拔下来用橡皮擦擦金手指，换个插槽试试
还有个小技巧：如果主板自检灯亮但屏幕没信号，先拔掉所有前置USB设备——有个别机箱的前置USB 3.0线材劣质，会短路导致不显示。
接线视频”，我想为你多说两句
网上那些七彩虹B365主板接线视频,其实质量参差不齐，有的清晰度很高，但镜头晃得厉害；有的讲解耐心，但用的机箱和你的不一样，我的建议是：视频参考为主，板载印刷标识为准——毕竟七彩虹B365有多个版本，战斧和断剑的F_PANEL针脚顺序可能稍有不同。
如果实在看不清楚,你就拿手机对着主板针脚区域微距拍一张，然后在电脑上放大，比任何视频都管用，七彩虹官网的说明书PDF，比大多数视频都更准确，遇到问题先翻那个。
装机就是个耐心活,第一次接错线太正常了，我接了这么多年，偶尔也会手滑插错一根——关键是要冷静，一根一根拆下来重新对照，等你成功点亮屏幕的那一刻，之前所有的抓狂都值了。
