说实话，第一次拿到技嘉B365M小雕这块板子的时候，我盯着那排密密麻麻的针脚，心里也犯过嘀咕，网上那些跳线视频吧，要么是专业装机工拿着昂贵的测试台，要么就是画质糊得像用座机拍的，今儿咱就用咱普通人的视角，把这事儿掰开揉碎了聊，你手边要是正好有这块板子，或者正打算买,那这篇东西绝对比你看十条没头没尾的视频有用。
先认识一下这块板子上的“针脚阵”

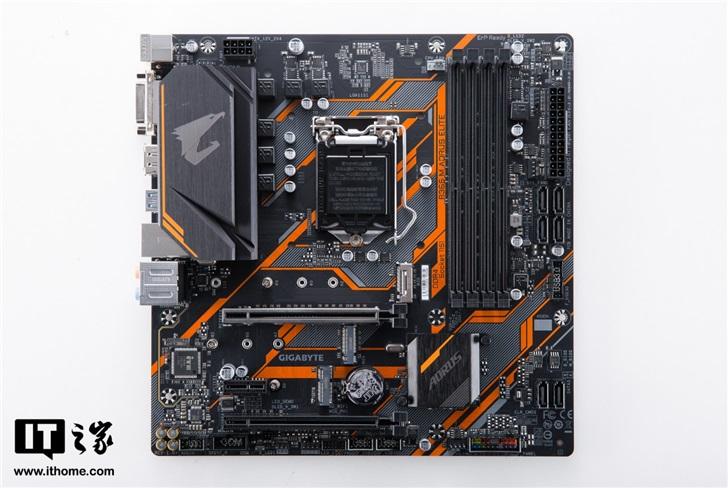

B365M小雕这板子，虽然叫“小雕”，但它的跳线接口位置其实挺常规的，最关键的几个东西都分布在板子右下角，靠近SATA接口那片区域，你低头看，会看到一排排细小的金属针，有的标着 “F_PANEL”、有的写着 “F_AUDIO”、还有的旁边画着小喇叭的图标，别慌,咱一个一个来。
我给这张板子的跳线区域画个简化心理图（你脑子里记着就行）：
| 针脚组名称 | 位置大概样子 | 管的是啥 |
|---|---|---|
| F_PANEL（电源/重启/指示灯） | 右下角，两排针脚，一排9针+1空 | 开关机、重启、硬盘灯、电源灯 |
| F_AUDIO（音频） | 在F_PANEL左边一点，同样两排 | 前面板耳机麦克风 |
| F_USB（前置USB） | 靠近板边，通常有2组 | 机箱前面U盘口 |
注意了，B365M小雕最贴心也最坑的地方就是：它的针脚没有全标清楚，视频里那些UP主往往用一句“看主板说明书就行”带过去——可咱说明书早不知道扔哪了，对吧？所以下面我说的，纯粹是靠眼睛看+手感,不看说明书也能搞定。
第一步：找到那根最重要的“电源开关”线
机箱前面板出来的线，其实就两种：一种是有颜色的塑料接头（比如红色、绿色小方块），上面印着英文字母；另一种是裸线露在外面的金属跳线，那种老式机箱常见，技嘉B365M小雕的F_PANEL区域，标准定义是这样的（从上到下，从左到右）：
Power LED+ | Power LED- | Power SW | Reset SW | HDD LED+
(空) | (空) | (空) | (空) | HDD LED-我给你翻译成人话：最左边两针是电源灯（正负），中间两针是开关机（Power SW），第四第五两针是重启（Reset SW），最右边两针是硬盘灯，但实战里，小雕这板子的排布有时候会跟网上流传的短线图差一两个位置——我遇到过最夸张的一次，是某位朋友的机箱线是散开的，他硬是把Power SW插到了Reset上，结果一按开关，电脑没反应,按重启键反而开机了。
所以记住一个笨办法：先找Power SW这根线（通常白色或黑色，上面印着PWR SW），然后对着这块板子右下角的针脚，找那种两两靠在一起的、旁边有白漆画出小方框的区域，插的时候不用太用力，感觉到“咔哒”轻微卡住就行。
要是实在拿不准，技嘉官方其实有个PDF说明书，就在官网下载中心，输入型号“B365M AORUS ELITE”就能下到，但咱这篇不是要超过视频吗？教你个更野的路子：拿一节7号电池，正负极分别接你怀疑是Power SW的两根针，如果主板“滴”一声或者风扇转了一下，那就是对的，这招我在装机现场用过不下十回,比看视频快多了。
跳线视频里最容易误导人的三个细节
网上那些技嘉B365M小雕跳线视频我看了不少，发现三个共性毛病,咱给挑出来。
-
第一个坑：把HDD LED和Power LED插反了，这俩都是白色/绿色两针线，但HDD LED（硬盘灯）不亮不影响开机，只是闪烁频率不同，你要是开机发现硬盘灯一直常亮不闪，八成是把正负极对调了——拔出来换个方向再插，别怕弄坏，这板子有防呆设计,反了是插不进太深的那种感觉。
-
第二个坑：F_AUDIO的针脚不是所有线都在，有的廉价机箱音频线只有5针，但B365M小雕的音频接口是9针（其中第7、9针空着），这时候你插上去，可能麦克风没声音，别怀疑主板坏了，去机箱后面那个圆孔试试，如果后面正常，那就是前面板音频线的兼容问题,跟跳线无关。
-
第三个坑（也是我最想吐槽的）：B365M小雕这块板的USB 2.0跳线在SATA接口旁边，不是跟其他跳线排一起的，视频里要是不给特写，你根本找不到，那组针脚是10针（9+1防呆），旁边印着“F_USB30”或者“F_USB1”，有些视频UP主讲着讲着就忘了提,导致观众以为前面板USB口是坏的。
实战一把：看着乱麻，其实就三组线
我上个月帮朋友装一台二手机，用的就是这块板子，机箱是那种老款金河田，前面的线乱得跟蜘蛛网似的，我拿着强光手电筒，照着板子右下角,一步一步来：
-
先理出电源开关线（PWR SW），它是两针绿色或黑色，插到F_PANEL的中间偏左位置，插上去后，别急着全插完，先拿螺丝刀短接一下电源针脚试开机——这一步看视频学不来，但能避免你把所有线插完发现开不了机,结果还得一根根排查的崩溃。
-
然后理重启线（RESET SW），两针蓝色或黄色，放F_PANEL靠右偏中间的位置。别管颜色对不对，先插上去能开机能重启就是胜利。
-
硬盘灯和电源灯，这俩比较讲究极性，我习惯是先插不亮再反插，反正就两针,试错成本极低。
全部插完之后，你可能发现机箱前面板耳机孔有杂音，别急，那是音频线没插到底——B365M小雕的F_AUDIO接口比较紧，你需要用点劲，听到“咔”一声才算完全塞进去，这个过程视频里很难表现出来,因为录音设备离远了听不见那个卡扣的声音。
一些边想边写的碎碎念
其实写到这里，我回想自己第一次装这块板子的时候，也犯过愣头青的错误，当时看了一个大神的跳线视频，他说“按颜色插就行”，结果我机箱的线全是黑色，愣是分不出来，后来还是翻出了吃灰的万用表，量通断才搞定，所以啊，视频是辅助，动手能力才是关键。
给你说个冷知识：技嘉B365M小雕的跳线针脚，如果你插错了，不会烧板子（起码我还没听说有烧的），顶多就是开不了机或者灯不亮，这时候把机箱的所有跳线全拔了，拿一把平口螺丝刀，去碰那两根Power SW针脚（对，就是碰一下金属），如果电脑启动了，说明所有接线都是对的，只是你那根开机线本身有问题——那可能是机箱开关坏了,跟主板没关系。
我最近一次录这个板子的跳线视频，发现用手机微距模式拍针脚编号特清晰，但咱这不是要聊视频嘛，所以我把关键动作全拆成文字了，你照着做,比看那个模糊不清的细节强。
最后提醒一下，B365M小雕主板有板载蜂鸣器（就是那个黑色小圆块），如果你插错跳线，开机时它可能会发出连续的长滴声，听到那个声音别慌，那是主板在骂你插错了——拔掉重插就行，坏不了，这也是我为什么偏爱技嘉的原因，它有Debug灯和蜂鸣器双保险,比某些板子一根针错了就黑屏强多了。
行了，你手上有板子的话，现在就试试，电线就那么多，插错又不会爆炸，胆子大点，心细点，实在不行就按我说的电池法，搞定了给我吱一声，没搞定也说说,咱想想别的招。
