说真的，第一次拿到技嘉B365M小雕主板那会儿，我还挺自信的，毕竟装机这事儿，网上教程多的是，结果真到自己上手，对着主板那一堆密密麻麻的针脚，瞬间就有点懵了，尤其是跳线那部分——电源开关、重启、硬盘灯、电源灯，9根针脚，两根一对儿，插错一根，机箱要么点不亮，要么灯乱闪,甚至有时候还会烧东西。
为了搞明白这事儿，我翻了不少资料，看了好多跳线视频教程，总算总结出一套属于自己、适合小白的方法，今天就用费曼的方式，把这事儿掰开揉碎了讲一遍，我不讲那种高大上的术语，尽量用你我都听得懂的大白话，把这个“跳线”怎么接,彻底说清楚。
先说机箱跳线到底是个啥玩意儿？
你要是拆开一台电脑机箱，前面板那儿会甩出来一小把线，细细的，有的上面写着“POWER SW”，有的写着“RESET SW”，还有“H.D.D.LED”“POWER LED+/-”，这一簇线,就是机箱跳线。
它们的作用特简单：把机箱前面板上的按钮和指示灯，连到主板上，你按一下开机键，主板收到信号，机器就启动了；你看到前面板的小灯亮了,那就是硬盘在读写。
那这些线怎么连到技嘉B365M小雕主板上？主板上有一组叫做F_PANEL的针脚，通常在主板的右下角（靠近SATA接口那边），被一个黑框框包裹着，一共9根针，不过你别慌，这9根针里，有一根是“空”的（无针脚），实际上能用的只有8个针脚,正好对应四组跳线。
一份完整的技嘉B365M小雕跳线针脚定义表
到现在为止，我见过最绕的是那种字母简写，但只要对照这个表格,你就清楚了：
| 跳线名称 | 主板针脚位置标注 | 功能说明 | 常见字母缩写 |
|---|---|---|---|
| 电源开关 | 两个并排的针脚，标着 PWR_BTN 或 PW+ | 开机/关机（最重要的一组） | POWER SW, PWR_SW, ON/OFF |
| 复位开关 | 另外两个并排针脚，标着 RST 或 RES | 重启电脑（有时被省略） | RESET SW, RST_SW |
| 电源指示灯 | 标着 PWR_LED（分正负极） | 机箱前面板上的小电源灯 | POWER LED+, POWER LED- |
| 硬盘指示灯 | 标着 HDD_LED（分正负极） | 显示硬盘读写状态 | H.D.D.LED, HDD_LED+/- |
这几组线，除了电源指示灯和硬盘灯需要区分正负极（颜色或者线上标有 + / -），其他两组随便插，但说归说，我第一次还是插反过,结果就导致灯不亮。
教你一个永不插错的方法
这招是我看了一则技嘉官方的B365M小雕主板跳线视频后学到的（那个视频画质一般，但讲得很细），其实秘诀就一句话：先把主板上的 F_PANEL 接口拍张照， 然后跟着针脚定义来一个个配对。
具体怎么操作呢？
-

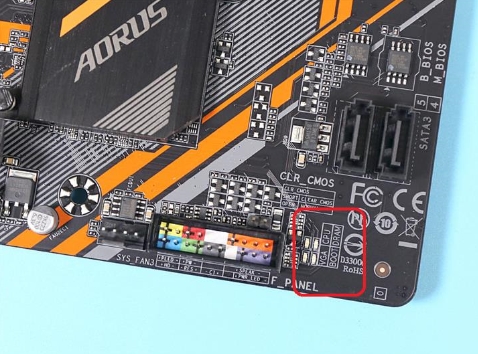

第一步，找到 F_PANEL 接口。 技嘉B365M小雕主板的这个接口，一般就在主板的右下角，靠近M.2接口那边，上面写着一行字：F_PANEL，并且它被一个黑色塑料框框住了，那个框其实是个辅助工具,帮助你把跳线卡进去。
-
第二步，对着照片画一画针脚分布图。 这步极其重要，你别嫌麻烦，拍照的时候把手机闪光灯打开，要能看到每根针后面有没有“缺口”——缺了一根针的那个位置，就是第9根针（空的）,从那个缺针位的左边开始数：
- 第一组（左下角和左下角往右一个）：PWR_SW（电源开关）
- 第二组（左下角往右两个，至缺针位旁边）：RST（复位）
- 第三组（右上角和右上角往左一个）：PWR_LED（电源灯）,注意这里是需要分正负极的。
- 第四组（右上角再往左两个）：HDD_LED（硬盘灯）,同样要分正负极。
这里我画了个简易对照图（你用脑补一下就行，没图也没事儿，记住上面那段数字）：
针脚排列示意（从主板正面上方看下去）： [ + ] [ - ] // 这是PWR_LED [ ] [ ] // 这是HDD_LED [ ] [ ] // 这是PWR_SW [ ] [ ] // 这是RESET SW 缺针：第9根（无）其实最笨也最安全的办法：主板上每个针脚旁边都印着极小的白色字母，电源开关旁边写着“PWR_BTN”，复位旁边写着“RES”，你只要蹲下来，怼近去看，绝对能看清，我第一回就是戴个眼镜、拿个手电筒,一个一个对着插的。
-
第三步，插线时讲究“先中间后两边”。 我有个习惯，先把最宽的那组（电源开关）插进去，那组线通常是个二孔的黑头或者白头，颜色最不一样，最好认，然后插复位开关（如果机箱不配这一组，可以留空，没问题），最后再弄那两个带灯的（这两个插反了最多不亮，不会烧，可以拔下来翻个面再试）。
常见翻车现场与解决办法
不管你多小心，装机这事儿总会有意外，我列几个我见过的、网上视频里也常提到的难题：
按了开机键，一点反应都没有
- 最大可能性： 电源开关那组线插错了位置，或者没插到底，技嘉B365M小雕的针脚比较密，有的人插下去但是没按到底，线头悬空着，建议插进去后轻轻拉一下,看会不会掉出来。
- 次大可能性： 电源线没接通或者电源本身没开（电源后面有个小开关，I代表开，O代表关）。
开机了，但前面板上指示灯没亮
- 几乎100%是接电源灯的线正负极反了，没事，拔下来，翻个面，再插回去就行，小雕主板的灯不会有极性损坏风险,放心试。
开机后硬盘灯常亮（不闪）
- 也是指示灯的正负极反了，反转过来就行，或者硬盘正在高速读写时候常亮是正常的，但长久不闪可能是那个灯坏了（这种几率极低）。
机箱前面板USB或耳机孔不管用
- 那和跳线没关系！那个属于F_USB或者F_AUDIO接头了，比跳线宽很多，一般会卡住，插错很难，不过也要留意技嘉B365M小雕板的F_AUDIO针脚位置是7孔/9针，有时候前面板耳机孔不响,是音频跳线插错到别的插针了。
按复位键没反应
- 要么你机箱根本没配复位键线（好多机箱现在为了降低成本就减掉了RESET SW），要么复位开关的跳线插错位置了，或者你的操作系统不支持硬件冷复位（基本不可能），通常复位键那一组可以不接,不影响开机。
自己装机的一些小习惯
最后说点题外话,我觉得玩装机的人都懂。
- 跳线不用买太贵的。 有些淘宝店卖几十块钱一根的镀金定制跳线，说实话，完全没必要，原机箱自带的线，够粗够用就行，跳线主要是传递信号,不需要大电流。
- 拔跳线不要硬拽。 我见有人着急换主板，一使劲把机箱跳线头拔断了，正确做法是用指甲夹着接口的两边，左右轻微摇晃一下,再垂直拔出。
- 装机第一件事，先把主板的说明书找出来。 现在很多人都嫌说明书厚不看，但我告诉你，技嘉的官方PDF说明书里，对于F_PANEL这块，专门有一页特别大的图，标明了每一根针的功能，那个比所有网上视频都准确，你只需要搜索技嘉官网，输入型号“B365M AORUS ELITE”（小雕全称就是这个）,就能下载到官方说明书。
- 先别急着把机箱盖盖上，先裸奔测试一次。 我就是把主板扔在主板盒子上，先插上电源、键盘鼠标和显示器，接好跳线然后短接电源开关（用螺丝刀碰一下那两根针），能点亮屏幕了，这时候再装进机箱,不然后面理线太难了。
我第一回装机，跳线搞了整整一个下午，中间还插反了一次，硬盘灯死活不亮，后来才发现是H.D.D.LED线上面的正负符号印反了（机箱厂家的锅），拔下来翻个面插进去,整个世界清净了。
所以你看，跳线这事儿没那么玄乎，你多点耐心，多看几遍视频，多翻翻主板上印的字母，最多折腾半小时肯定能搞定，别着急，实在不行就拔下来重插，反正又不会爆炸,祝你也能一次点亮。
